首页产品展示联轴器系列鞋膜片联轴器

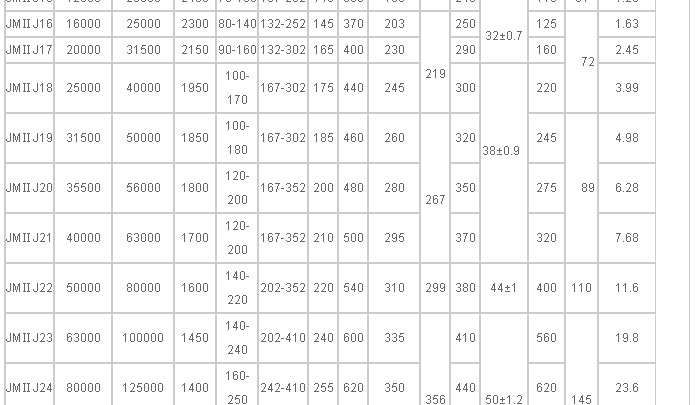

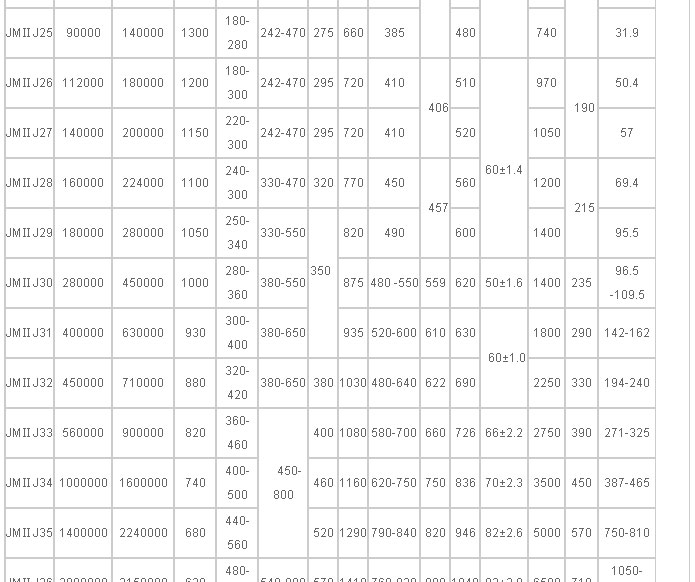

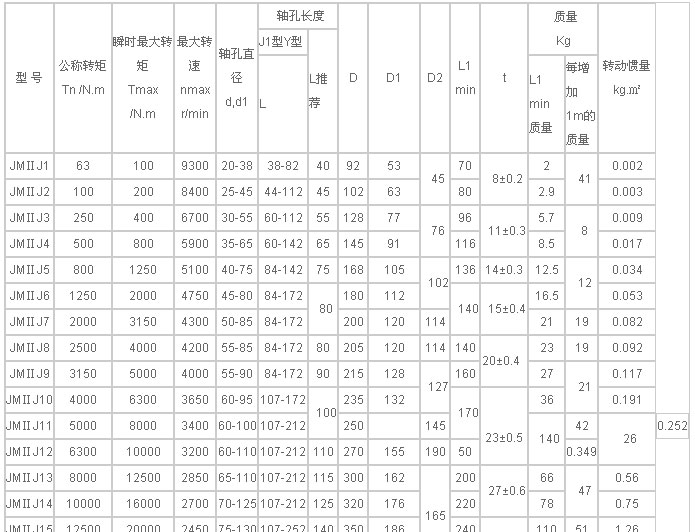

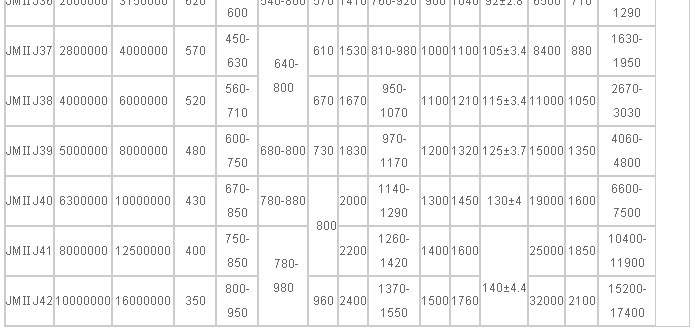

产品名称：JMIJ型接中间轴型膜片联轴器
型　　号：JMIJ



JMIJ型接中间轴型膜片联轴器

工作原理：
JMIJ型接中间轴型膜片联轴器检查两个半联轴节的内孔直径和长度是否同原动机,工作机的直径和轴伸长度尺寸相符.
JMIJ型接中间轴型膜片联轴器安装使用说明
　　1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。 然后 检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。
　　2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以 齐平为好。 检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范 围之内。
　　3. 找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08.
